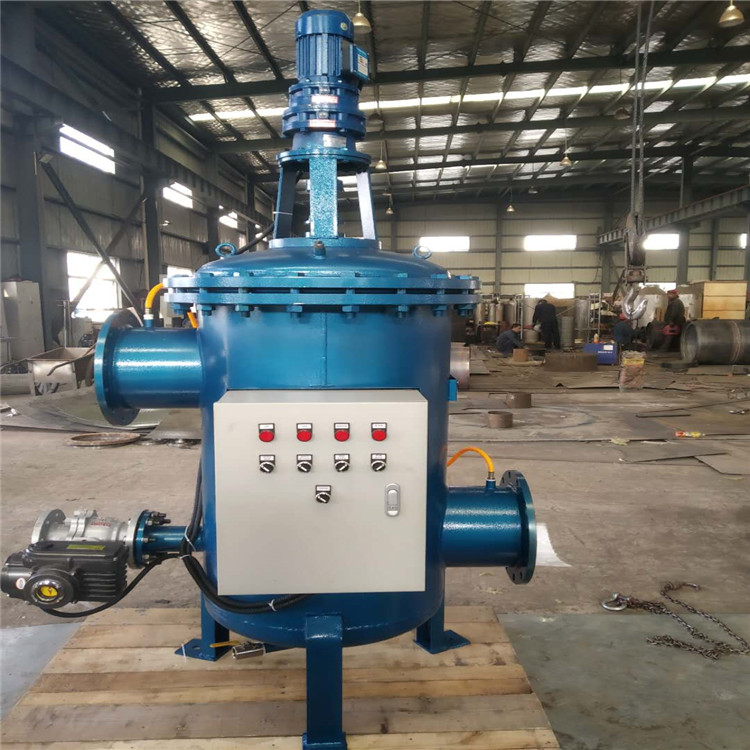

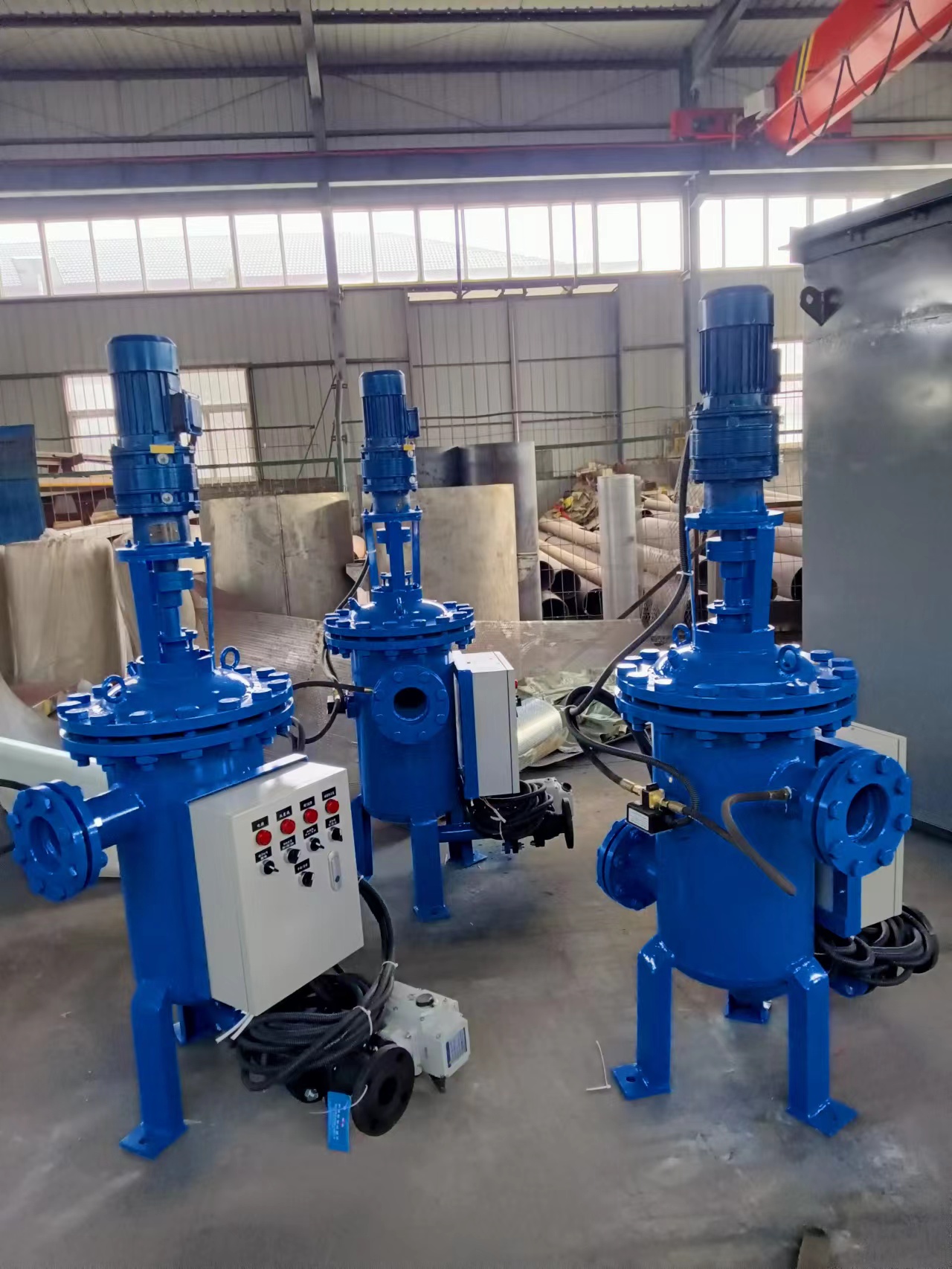

FZLQ系列全自动滤水器
一、概述：
FZLQ系列全自动反冲洗滤水器借鉴德国、以色列等国同类产品技术，结合我国水电站实际情况优化精制而成，其独特二级排污、上腔进水技术的采用，能彻底解决传统滤水器因塑料泡沫、树枝、水草等漂浮物而产生卡塞，糊网问题；以及下端进水方式易将泥沙冲进滤网内腔，至使过滤效果下降、糊网频繁、连续正常工作时间缩短的问题。在电气控制方式上摒除常规逻辑控制，采用PLC可编程控制方式，实现滤水器在线过滤、自动清洗、分级排污的功能。
全自动自清洗滤水器能持续地将江水、河水过滤成适合水电站设备使用的清洁水，以确保水电设备长时间安全可靠的运行。它无论在设计制造技术上还是在实际应用性能上，均超越国内外同类产品。
二、特点 ：
·过滤面积大，压力损失小。
·过滤清洁度可根据用户要求制作，从0.01毫米到6毫米。
·自动排污可采用差压控制，定时控制，上、下两级排污不同时进行。
·排污时，排水量较小，不影响滤水器的正常工作。
·滤网采用不锈钢楔形结构，过滤孔为“V”形，使直径与滤网孔径接近的颗粒容易通过，过流能力强，不易卡塞，压力损失小，长期工作不糊网。
·过滤元件为数个圆筒滤网沿园周密布，圆筒四周过滤，与目前电站使用的内外双层滤网结构过滤器比较，过滤面积大，效率高，过滤器体积可以做得较小，便于安装，便于维修。
·过滤器采用二级过滤、排污机构。过滤器的内置栏污栅能将较大的污物如树枝、泡沫、水草栏住，并由上端排污阀排出。其余的小颗粒物由下端排污阀反冲排出。此外，可根据用户的要求增设双刃强力剪刀，将较大的污物剪碎，由上端排污阀排出。
·维修清洗时，无需专用起吊设备，只需将滤水器上端螺钉松开便可人力将减速机构抬下，将滤网抬出清洗，维护方便
·实现反冲的减速机构采用德国传动设备有限公司产品，卧式安装，结构紧凑，输出力矩大，电机防护等级高，使用寿命长。
·两个排污阀采用进口电动阀门。
·电气控制采用ＰＬＣ 编程控制。
三、工作原理：
FZLQ-M-A全自动自清洗滤水器是由滤水器本体、自清洗机构、二级排污系统以及PLC控制箱组成。滤水器进、出水口之间有一拦污栅板3，拦污栅板上开有数个Φ20--50mm的通孔（此孔起栏污栅作用，孔径可据水电站所在流域的水质情况定），滤水器的过滤精度从6毫米到0.01毫米，可按不同用户要求设计制造。
工作时，取自自然的江水、河水由滤水器上腔进水口进入，水中的塑料泡沫、树枝、水草以及直径大于隔板栏污栅孔径的颗粒留在滤水器上腔，并由上排污阀排出。较为清洁的水经导流管流至下腔，水到下腔后，一些沙粒可沉到底板沉沙室内，沙粒可由冲排泥沙出口排出。下腔的水从下隔板的孔流入V形楔式不锈钢过滤网管，过滤后的清洁水从滤水器中间的出水口流出。
滤水器在线工作时，压力损失很小，漂浮物从上端排污口定时排出；当滤网表面积聚杂物时，滤水器进、出水口会产生压差，当差压值达到自反冲设定值时，差压开关动作，电动减速装置1和上排电动污阀，下排污电动阀先后得电，排污阀与大气相通，经过过滤的水，在差压作用下对滤网反冲，将附着在滤网上的污物冲出，并由下腔排污阀将污物排出。排污时，上、下两排污阀不能同时进行，下排污电动阀可优先动作。
DN100以下小口自动滤水器采用单过滤结构，取消了上排污功能，其它部件工作原理与双排污结构原理相同。
滤水器的控制是通过PLC控制箱实现，它具有以下功能：
·定时清污：用户可按运行情况，在0-72（默认6小时）小时内任意设置定时清污时间，当达到设定时，电动装置启动，排污阀开启，滤水器便清污、排污。
·差压清污：用户可按自己的要求，整定差压清污的差压值，当滤水器进、出水口的差压值高
出设定值时，滤水器实现清污、排污工况。
·现地手动清污：控制箱上有手动清污按钮，按下时滤水器便实现手动清污、排污工况。
·自检功能：控制箱还有差压过高报警，电机故障报警、排污阀故障报警功能。
四、技术参数：
·公称压力：0.1-1.0MPa 1.6Mpa 2.5Mpa 6.4Mpa
·工作电源：380VAC 50Hz
·工作介质：水
·压力损失：0.01-0.12Mpa
·过滤精度：0.01-6mm
·反冲流量：小于总流量的20%
·滤水器及排污阀法兰标准:HG/20592-2009
